Digitálny audio systém Symetrix

Made in U.S.A

Symetrix je americký výrobca produktov pre profesionálnu úpravu, spracovanie a distribúciu audio signálov. DSP procesory s intuitívnym ovládaním a jednoduchým programovaním, auto mixéry, equalizéry, výhybky, fitre ... Vysoká kvalita za dobré ceny.

Symetrix je ideálny pre ozvučenie konferenčného centra, reštaurácií, hotelov, Wellness centier a pod. Základom systému je programovateľná DSP matica v základe s 12 nezávislými vstupmi a 8 nezávislými výstupmi, typ Symetrix RoomCombine 788.

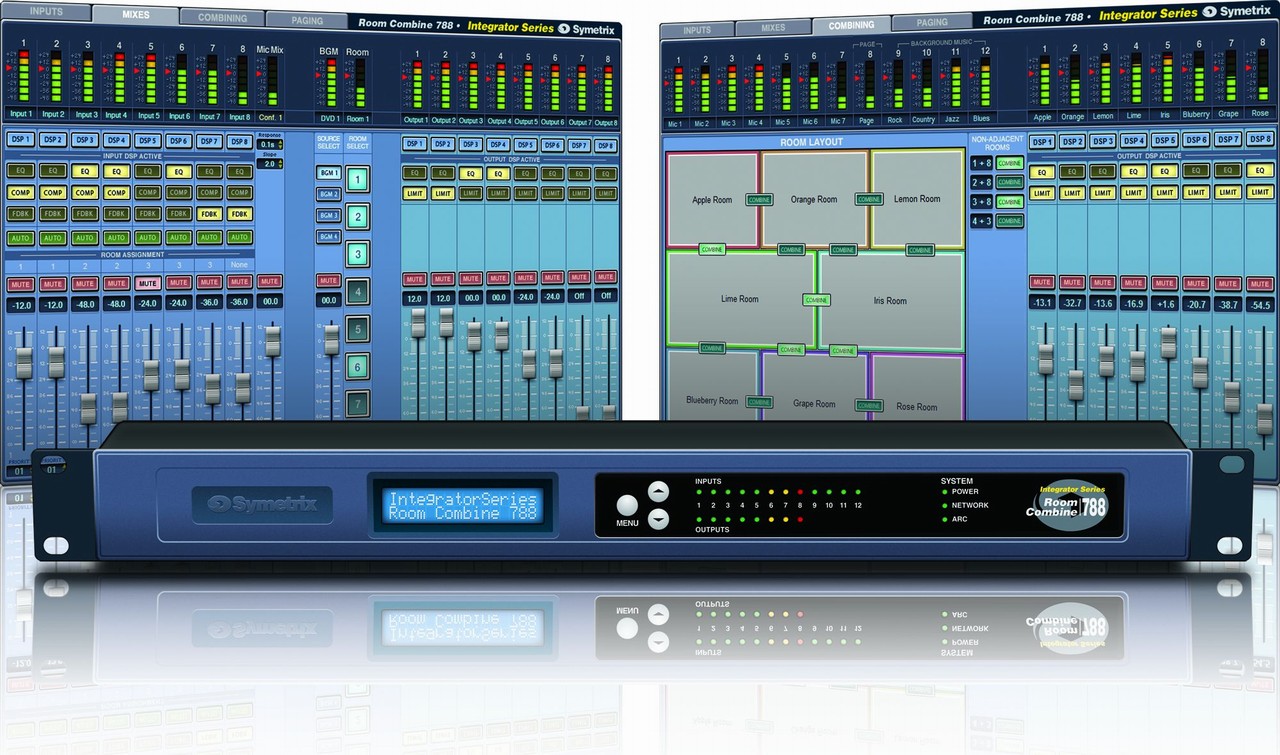

RoomCombine 788 predstavuje v jedinom prístroji kompletné riešenie pre ozvučenie projektov obsahujúcich viacej sál, resp. ovládacích bodov, s možnosťou nezávislej i spoločnej prevádzky. Typickými aplikáciami sú konferenčné a kongresové centrá, hotelová salóniky, reštaurácie, bary a pod. RoomCombine 788 umožňuje riadiť v základe ozvučenie až 8 miest do nich je možné reprodukovať signál z 8 vstupov MIC/LINE + 4 hudobných programov, samozrejme každý s individuálnym nastavením.

Chod v jednotlivých miestach ozvučenia môže byť nezávislý na ostatných miestach, alebo môžu byť podľa potrieb tieto miesta spojené do spoločných celkov. Toto je typické a charakteristické hlavne pre konferenčné a tlmočnícke sály ktoré je možné rozdeliť pomocou mobilných deliacich stien. Vďaka RoomCombine 788 sa ozvučenie celého priestoru automaticky flexibilne prispôsobí akejkoľvek takejto prevádzkovej situácii. Jednotlivé časti je možné ľahko prepojovať do ľubovoľných celkov jediným kliknutím na riadiacej obrazovke, stlačením tlačítka na diaľkovom ovládaní panela, časovým nastavením, resp. automaticky na základe riadiaceho kontaktu spínaného priamo deliacou stenou. RoomCombine 788 automaticky zaistí mixovanie príslušných vstupov zo spojených miest do príslušných výstupov a reproduktorov v nich.

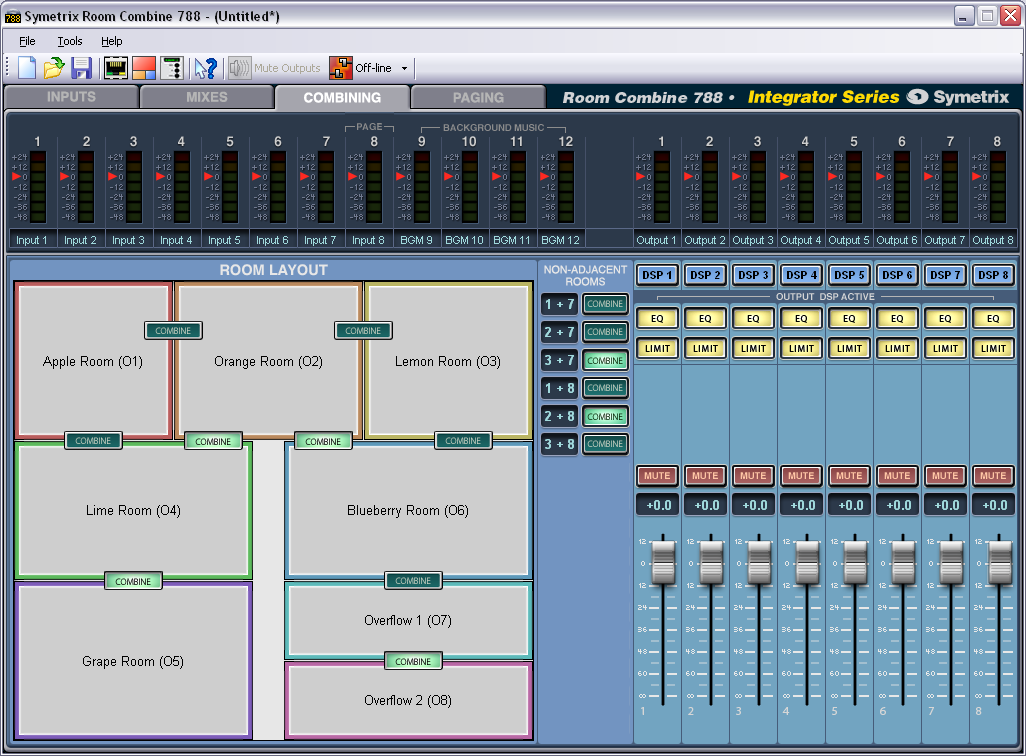

Pomocou prehľadného grafického sprievodcu je možné v SW pre RoomCombine 788 veľmi ľahko nakonfigurovať rozmiestnenie jednotlivých ozvučovacích miest s možnosťou ich spojenia podľa skutočných dispozícií. Ovládanie z PC (PC nemusí byť súčasťou systému po naprogramovaní) je potom maximálne intuitívne aj pre laickú obsluhu.

Nastavenie jednotlivých parametrov ozvučenia vrátane informácie o spojení konkrétnych miest ozvučenia je možné uložiť do pamäte RoomCombine 788 ako tzv. „Preset“ , ktorých môže byť až 50.

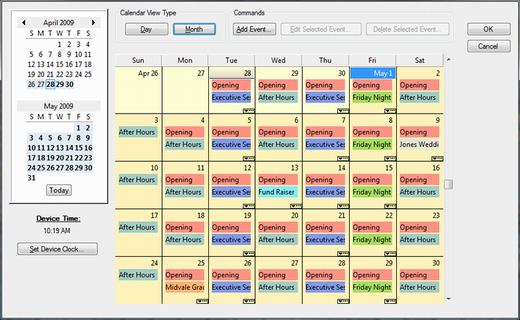

RoomCombine 788 obsahuje aj vstavaný časovač s kalendárom vďaka ktorému sa môže celý systém ozvučenia automaticky sám nastavovať do požadovaného režimu podľa vopred definovaných akcií – v prednastavený čas tak príde automaticky nie len k prepojeniu resp. rozdeleniu jednotlivých miest, ale aj k nastaveniu všetkých ďalších požadovaných parametrov ako je hlasitosť v jednotlivých miestach ozvučenia, zdroj hudby v pozadí a pod.



Technické parametre DSP matice sú na špičkovej digitálnej úrovni

  • Audio matica pre room combining (hotely, konferenčné sály, školy, reštaurácie, letiská ...)
  • 8 mic/line vstupov s filtrami, equalizérmi a feedback elimináciou, automixing
  • 4 line vstupy s filtrami, equalizérmi a automatickou reg. hlasitosti
  • 8 výstupov pre 8 miestností s možnosťou kombinácie
  • Vzorkovacia frekvencia 45kHz
  • 50 Presetov
  • Možnosť zosieťovania
  • Software súčasťou dodávky
  • Kompatibilné doplnky, ARC-2, ARC-2i, ARC-K1, ARC-SW4, ARC-SWK, ARC-MIC, ARC-XLR, ARC-PS, RC-3.Odstup signálu od šumu 110dB (A), 24 bitová AD/DA konverzia

Všetky funkcie DSP matice sú ovládateľné z grafického ovládacieho rozhrania (ďalej GUI) z bežného PC pripojeného k jednotke cez Ethernet. PC pri bežnom používaní už nastaveného a definovaného systému nie je potrebný. GUI je optimalizovaný pre ľahkú a intuitívnu obsluhu systému, všetky bežne používané ovládacie prvky a nastavenia sú k dispozícii na základnej obrazovke alebo sú z nich prístupné max. na 2 kliknutia. Jednotlivým vstupom i výstupom je možné v GUI priradiť užívateľské popisy odpovedajúce ich aktuálnemu používaniu, ktoré sa zobrazujú na displayi ovládania.

Okrem Ethernetového rozhrania bude DSP matica vybavená i sériovým RS-232 s možnosťou ovládania všetkých parametrov v reálnom čase.

Pre ovládanie systému je možné použiť programovateľné ovládacie panely

ARC-2

  • Hliníkový (ABS panel ARC-2i) panel diaľkového ovládania s displejom a tromi tlačítkami, napr. pre výber zdroja hudby, nastavenie hlasitosti, voľbu presetov
  • Podsvetlený displej s 31 rolujúcimi znakmi.
  • Výber z až 24 menu po 16 položkách parametrov v systéme.
  • Pripojenie káblom CAT5, cez ktorý je zapojený aj jeden kanál audia a napájanie panela.
  • Kompatibilné produkty, Deuce 722, Zone Mix 760, Automix Matrix 780, Room Combine 788, 8x8 DSP, CobraLink, Express Cobra, ARC-PS, Control I/O.
  • Osadenie do montážnej krabice (single gang box)





ARC-K1

  • Panel diaľkového ovládania s otočným regulátorom a stupnicou LED
  • Výber z dvoch nastavení (A / B) stlačením ovládača
  • Pripojenie káblom CAT5, cez ktorý je zapojený aj jeden kanál audia a napájanie panela
  • Kompatibilné produkty, Deuce 722, Zone Mix 760, Automix Matrix 780, Room Combine 788, 8x8 DSP, CobraLink, Express Cobra, ARC-PS, Control I/O
  • Osadenie do montážnej krabice (single gang box)







ARC-SW4

  • Panel diaľkového ovládania so štyrmi tlačítkami a dvojfarebnými LED
  • Tlačítka môžu byť konfigurované ako momentálne (kontakt len pri držaní), on / off alebo vzájomne sa resetujúce (radio buttons)
  • Pripojenie káblom CAT5, cez ktorý je zapojený aj jeden kanál audia a napájanie panela.
  • Kompatibilné produkty, Deuce 722, Zone Mix 760, Automix Matrix 780, Room Combine 788, 8x8 DSP, CobraLink, Express Cobra, ARC-PS, Control I/O.
  • Osadenie do montážnej krabice (single gang box)





ARC-SWK

  • Dvojitý panel diaľkového ovládania pre reguláciu otočným regulátorom aj štyrmi tlačítkami (ARC-K1 plus ARC-SW4 na jednom panely)
  • Pripojenie káblom CAT5, cez ktorý je zapojený aj jeden kanál audia a napájanie panela.
  • Kompatibilné produkty, Deuce 722, Zone Mix 760, Automix Matrix 780, Room Combine 788, 8x8 DSP, CobraLink, Express Cobra, ARC-PS, Control I/O.
  • Osadenie do krabice (single gang box)







ARC-XLR

  • Dvojitý panel diaľkového ovládania so štyrmi tlačítkami a XLR vstupom pre dynamické mikrofóny alebo linku s tlačítkom pre aktiváciu hlásenia
  • 4 tlačítka na ľavej strane môžu byť konfigurované ako momentálne (kontakt len pri držaní), on / off alebo vzájomne sa resetujúce (radio buttons)
  • Pripojenie káblom CAT5, cez ktorý je zapojený aj jeden kanál audia a napájanie panela.
  • Kompatibilné produkty, Deuce 722, Zone Mix 760, Automix Matrix 780, Room Combine 788, 8x8 DSP, CobraLink, Express Cobra, ARC-PS, Control I/O.
  • Osadenie do krabice (single gang box)





UV-300 (Dynacord)

  • Predzosilňovač Mic/line
  • Samostatná regulácia hlasitosti každého vstupu
  • Korekcie basy a výšky na každý vstup
  • Funkcia umlčania a mixovania zdrojov
  • Napájanie 24 VDC
  • Zabudovanie do steny/na povrch
  • Nastaviteľný pomer hlasitosti zdrojov pri funkcii MIX
  • Možnosť zabudovania vstupného oddeľovacieho transformátora

Do modulu UV 300 je možné zapojiť externý hudobný zdroj alebo mikrofón, aj bezdrôtový, resp. externý predzosilňovač kde je možné zapojiť viacej hudobných zdrojov a mikrofónov + určovať medzi nimi pomer hlasitosti.



Ako (nekonečné) zdroje hudby je možné použiť modul/y PCR3000R:

DVD/CD/MP3/USB/SDcard prehrávač s RDS tunerom (alebo ich rôzne kombinácie). V každom momente môže byť zabezpečené prehrávanie hudby až na niekoľko desiatok hodín.

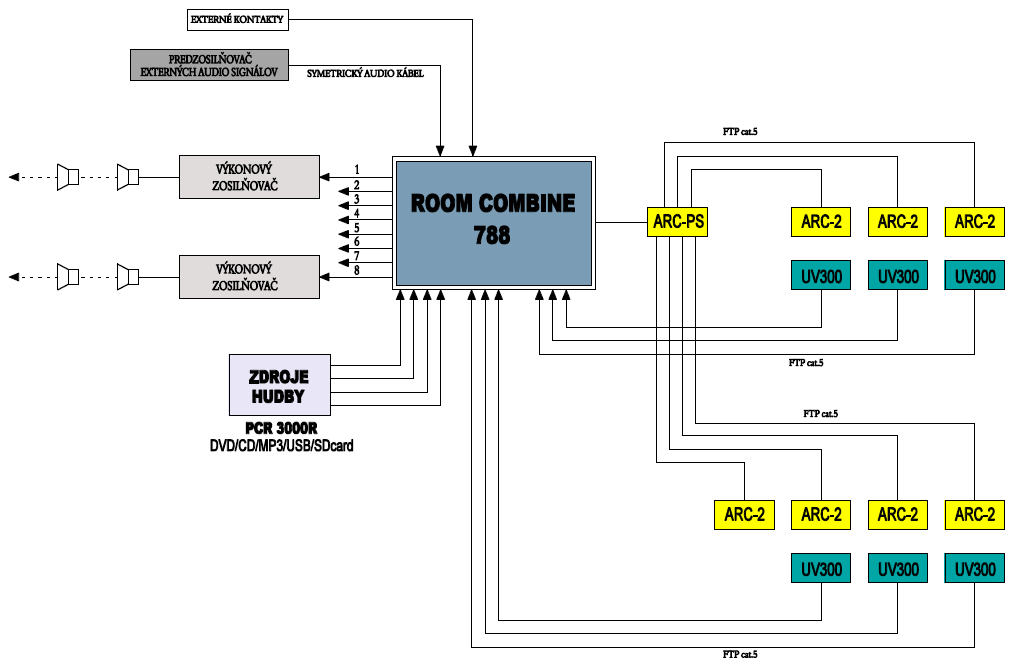

Príklad zapojenia digitálneho audio systému Symetrix, RoomCombine 788:

ARC-2: nezávislé ovládanie miestostí/barov/reštaurácií/konferenčných sál,....
UV 300: možnosť pripojenia externého hudobného zdroja/mikrofónu/resp. predzosilňovača v rámci miestnosti
Funkcie: 4 hudobný zdroje, 8 nezávislých výstupov, externé kontakty, pripojenie externých audio signálov
